高功率场效应管并联电路检测方法全解析（新能源汽车逆变器工业电机驱动场景适配，从入门到专业精准排查）

小编 AI资讯 2026-04-26 4

关键词：测量场效应管并联好坏、并联MOSFET检测方法、新能源汽车逆变器MOSFET检测、工业电机驱动并联FET故障排查

引言

当多只场效应管（FET）并联运行时，每个器件承担总电流的一部分，电路整体电流承载能力大幅提升，导通损耗显著降低。并联FET被广泛应用于新能源汽车主逆变器、工业变频器、光伏逆变器、大功率DC-DC转换器、电机驱动系统等大电流场景-。并联设计也给检测工作带来了独特的挑战：某一只管子性能劣化，可能诱发整个并联阵列的电流失衡甚至热失控。

本文将根据新能源汽车和工业电机驱动两大核心行业场景，从基础检测到专业级诊断，分层详解场效应管并联电路的好坏判断方法。新手工程师可以快速掌握万用表检测并联FET的技巧，资深质检人员也能从中获取专业仪器诊断、在线故障定位的进阶方法，帮助不同基础的从业者在实际工作中高效判断并联FET好坏，规避检测误区和安全风险。

一、并联电路检测前置准备

1.1 并联场景专用检测工具介绍

基础款（新手必备，适配产线初筛与维修现场）：

数字万用表（带二极管档和电阻档）：选择驱动电压≥3V的型号，确保能正常激活体二极管-13。
热成像仪（或红外测温枪）：并联电路热失衡是核心故障指标，温度差异是定位“肇事”管的关键线索。
直流稳压电源（5-12V）+ 限流电阻：用于搭建简易功能验证电路-14。

专业款（适配研发质检与批量检测场景）：

示波器（带宽≥100MHz）+ 差分探头：并联FET的栅极振荡是常见故障模式，普通差分探头在此场景下精度不足，需选用高精度探头-。
可编程源测量单元（SMU，如Keithley 2450）：精确测量VGS(th)、RDS(on)等关键参数-13。
LCR电桥：检测栅极电容一致性，精度需达pF级-43。
双脉冲测试装置：评估并联器件的开关动态均流性能-27。

1.2 并联电路检测安全注意事项（重中之重）

并联电路通常运行在大电流、高开关频率环境下，检测时需格外注意以下几点：

彻底断电与放电：并联FET的栅源极间电容累积效应明显，检测前必须用短导线或电阻短接G、S、D三极至少15秒彻底释放残余电荷-14。每完成一组测量后应重新短接放电-。
静电防护：并联电路通常使用功率型FET，栅极氧化层仅数纳米厚，人体静电（可达数千伏）足以造成不可逆损伤。操作前必须佩戴防静电手环并接地-13。
高压防护：新能源汽车逆变器中并联的FET可能工作在数百伏电压下，检测时务必确认主电源已断开，大容量母线电容已放电完毕。
在线检测需断开驱动信号：对于无法拆卸的并联FET阵列，必须确保驱动芯片已停止输出，避免触发误导通。

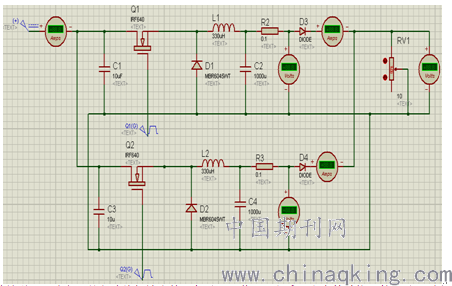

1.3 并联场效应管基础认知

并联应用中通常使用N沟道功率MOSFET（金属氧化物半导体场效应晶体管）。理解并联电路检测的关键前提是：每只FET内部都存在一个体二极管（寄生二极管），其正向导通压降约为0.4-0.7V，这是万用表检测并联FET是否短路或开路的核心依据-14。并联阵列中每只FET的阈值电压（VGS(th)） 和导通电阻（RDS(on)） 存在离散性（同一批次偏差可达±15%），这是导致电流不均的根本原因之一-27。

二、核心检测方法

2.1 热成像快速初筛法（并联电路现场首诊）

场景适用： 工业电机驱动柜在线巡检、新能源汽车逆变器实车排查。

并联电路最常见的故障信号不是电参数异常，而是温度差异。理想情况下，并联的FET应热分布均匀，温差≤5℃。但当某只管子损坏或性能退化时，其温度会显著高于（或低于）同组管子。

操作步骤：

设备正常运行状态下，用热成像仪或红外测温枪扫描并联FET阵列的管壳温度（若条件不允许带电检测，可在断电后迅速测量热残留）。
记录每只管的温度，找出温度明显异常的管子——温度显著高于同组的管（通常高10℃以上）往往是“电流集中者”，温度显著低于同组的管则可能是开路失效。
对温度异常的管子进行单独标记，后续用万用表或示波器进行确认。

判断标准： 在额定负载下运行5-10分钟后，并联FET阵列中各管壳温差超过10℃，基本可判定存在电流分配异常问题-27。

专业提示： 若发现某只FET温度远低于同组管子，可能意味着该管栅极驱动开路或芯片断裂；若温度远高于同组管子，可能是RDS(on)异常偏大，或体二极管已损坏。

2.2 万用表离线检测法（新手重点掌握）

2.2.1 体二极管检测——识别短路/开路故障

原理： 并联电路中，每只FET内部的体二极管应表现为单向导通特性（正向导通压降0.4-0.7V，反向截止）。

N沟道FET操作步骤（适用于90%以上并联应用）：

第一步：将万用表调至二极管档。
第二步：红表笔接源极(S)，黑表笔接漏极(D)。
第三步：读取正向压降——正常值在0.4V-0.9V之间。
第四步：交换表笔（红D黑S），万用表应显示“OL”或溢出-14-13。

P沟道FET： 表笔极性相反——红表笔接D、黑表笔接S时显示0.4-0.9V-13。

异常判定：

双向导通（正反向都显示阻值或低电压）→ 体二极管短路，FET已击穿
双向不通（正反向均显示OL）→ 体二极管开路，芯片断裂

并联电路特殊注意： 若FET已在电路板上并联，所有D极连在一起、所有S极连在一起，直接测量D-S两端时测得的是所有并联FET体二极管的并联等效值。若某只管子短路，整个并联组的D-S两端会显示短路（读数≈0V），但无法定位具体是哪只。此时必须逐只拆下测量-43。

2.2.2 栅源/栅漏绝缘电阻检测——定位栅极击穿

原理： 良好FET的栅极与源极/漏极之间应呈现极高阻值（兆欧级以上），这是由栅极氧化层的绝缘特性决定的。

操作步骤：

将万用表调至高阻值电阻档（如20MΩ）。
分别测量G-S间和G-D间的正反向电阻。
正常值：极高阻值，通常显示“OL”或远大于1MΩ。

异常判定： 任何出现显著阻值（如几兆欧以下）均表明栅极绝缘层已损坏，FET无法正常开关-14。

2.2.3 栅极感应导通测试——验证开关功能

原理： 通过触碰栅极为其输入电容充电，观察D-S间电阻变化，验证FET能否正常导通和关断。

N沟道FET操作步骤：

万用表调至低阻值电阻档（如200Ω），黑表笔接D，红表笔接S（初始应显示高阻“OL”）。
用手指短暂同时触碰G极和D极（或用导线短接G-D），给栅极充电。
观察D-S间电阻：应降至几欧至几百欧（表示FET已导通）。
短接G-S放电后，D-S间电阻应恢复高阻状态-14。

异常判定： 触发后电阻无变化（栅极失效），或无法恢复高阻（栅极失控）。

2.3 专业仪器并联电路检测法（进阶精准诊断）

2.3.1 示波器栅极波形诊断——捕捉并联震荡与时序偏差

并联FET最常见的失效诱因是栅极振荡和开关时序不一致。栅极振荡会导致误导通、增加开关损耗甚至烧毁器件-。SiC MOSFET等宽禁带器件因di/dt可达10kA/μs，对栅极振荡尤为敏感-28。

操作要点：

使用差分探头同时测量多只并联FET的栅极电压波形（VGS）。
对比各管开通/关断时刻的波形是否存在时间偏移（正常偏差应≤1ns）-27。
观察波形上是否存在明显的过冲、振铃或负压尖峰。

判断标准：

并联FET的VGS波形应高度一致。若某只管的VGS在开关瞬间出现明显振荡，或开通时间显著滞后/超前于其他管子，则可能存在栅极驱动回路不对称或器件参数不匹配。
栅极振荡幅度超过VGS(max)（典型值±20V）或持续振荡时间超过50ns，视为严重故障-13。

2.3.2 参数一致性测试——定位热失控根源

并联电路的根本问题是电流不均，而电流不均的根源在于FET关键参数的离散性。使用专业仪器精确测量以下参数，可在装机前筛选匹配器件，或在故障排查中定位“肇事管”。

阈值电压VGS(th)测量：

使用SMU或专用测试仪，将栅极电压从0V缓慢上升，监测漏极电流达到指定值（通常为250μA或1mA）时的VGS值。
并联应用中，VGS(th)偏差应≤2%（≈0.1V），偏差过大会导致各管开通时序严重错位-2-27。

导通电阻RDS(on)测量：

设定VGS > VGS(th)（如10V），施加额定漏极电流ID，测量VDS，计算RDS(on) = VDS / ID-。
需在不同温度下（如25℃和125℃）分别测量，观察RDS(on)的温度系数变化率，偏差≤5%为合格-27。

栅极电容Ciss/Coss/Crss测量：

使用LCR电桥，在1MHz频率下测量各管的栅极输入电容、输出电容和反向传输电容。
并联阵列中，各管的栅极电容应尽可能匹配，电容差异过大会导致开关延时不同步。

三、补充模块

3.1 不同类型并联场景的检测重点

新能源汽车逆变器并联FET检测重点：

重点检测VGS(th)一致性——逆变器运行频率高，阈值电压偏差导致的开关时序错位会显著恶化系统效率-2。
关注体二极管反向恢复特性（trr）——逆变器中体二极管参与续流，反向恢复时间过长会增加损耗-7。
定期热成像巡检——逆变器封装紧凑，局部热点往往是早期失效的信号。

工业电机驱动并联FET检测重点：

重点检测脉冲漏极电流能力（IDM）——电机启动时浪涌电流极大，IDM不足的管子会率先失效-7。
关注栅极回路的对称性——电机驱动开关频率相对较低，但电流变化率高，栅极驱动路径长度差异需控制在±1mm内-27。
在线检测时优先排查栅极驱动电阻是否开路——驱动电阻开路会使对应管无法正常开关-43。

光伏逆变器并联FET检测重点：

重点检测耐压和漏电流——光伏系统输入电压波动范围大，漏电流过大的管子会加速老化。
关注热循环应力——光伏逆变器昼夜启停频繁，检测时需关注长期热循环后的参数漂移-1。

3.2 并联电路检测常见误区（避坑指南）

误区1：用万用表电阻档直接测量并联FET的D-S极

危害： 部分万用表低阻档（如200Ω）内部测试电压过高（>5V），会误触发FET导通，导致读数偏低，误判为短路-13。
正确做法： 使用高阻档（20MΩ）测量关断状态电阻，用二极管档测量体二极管。

误区2：忽略栅极残余电荷

危害： 栅源极电容较大的功率型FET在断电后仍会存储电荷，直接测量会给出虚假读数，甚至误导判断。
正确做法： 每次测量前短接G、S、D三极至少15秒彻底放电-。

误区3：认为同一批次FET参数完全一致

危害： 即使同一批次的FET，VGS(th)和RDS(on)偏差也可达±15%，直接并联后必然存在电流分配不均-27。
正确做法： 量产前对FET进行参数匹配筛选，或选用带有增强动态均流功能的专用并联ASFET-2。

误区4：在线检测时忽略驱动电阻的影响

危害： 并联电路中每只FET的栅极通常串联驱动电阻（典型值10-100Ω），直接测量栅源电阻时会受驱动电阻影响-43。
正确做法： 对比同组各管的G-S端测量值，若某管的阻值明显小于驱动电阻（如远小于10Ω），则该管栅极可能短路。

误区5：忽略热耦合效应对检测结果的影响

危害： 并联FET间距超过15mm时，热耦合效果大幅减弱，某只管温度升高不会通过PCB有效传导给相邻器件，形成局部热点-27。
正确做法： 热成像检测时关注各管的绝对温度而非相对温差，结合负载条件判断是否超出器件额定值。

3.3 并联电路失效典型案例

案例一：新能源汽车逆变器并联FET热失控

故障现象： 某款新能源汽车在高速行驶时突然报出“功率模块过温”故障，车辆限功率运行。售后排查发现逆变器中4只并联FET中有1只管壳温度异常，高达135℃（同组其他管约85℃）。
检测过程： 热成像初筛定位异常管后，用万用表二极管档测量该管的体二极管——正向压降仅0.12V（正常应为0.4-0.7V），且反向也显示0.3V左右，判定体二极管已部分击穿。进一步测量同组其他管的VGS(th)，发现正常管的VGS(th)约为3.0V，而故障管的VGS(th)实测仅2.1V，偏差近1V。
原因分析： 该批FET的阈值电压离散性过大，VGS(th)最低的管子率先导通并承担更大电流，体二极管因过电流冲击而劣化，最终形成正反馈热失控-2。
解决方法： 更换全部4只并联FET，并执行参数匹配筛选，将VGS(th)偏差控制在±0.1V以内。

案例二：工业电机驱动并联FET栅极振荡烧毁

故障现象： 某工厂变频器运行约30分钟后频繁跳闸，拆机发现PCB上3只并联FET中有2只的栅极引脚附近有明显的炸裂痕迹，G-S间呈短路状态。
检测过程： 使用200MHz示波器配合高压差分探头测量剩余完好的FET的VGS波形，发现在开关瞬态存在幅度超过±30V的尖峰振荡，持续约200ns。检查栅极驱动回路发现，三只FET的栅极走线长度差异达3cm（分别为2cm、3.5cm、5cm），且未在栅极串联足够的阻尼电阻。
原因分析： PCB布局不对称导致各FET栅极回路寄生电感差异过大，在高速开关过程中形成LC谐振，栅极电压尖峰超过VGS(max)（±20V），击穿栅极氧化层-13-27。
解决方法： 重新设计PCB，采用蛇形等长补偿使栅极走线长度差控制在±1mm内-27。在各栅极回路增加铁氧体磁珠（BLM18PG221SN1）抑制振铃，并在G-S间并联15V稳压管提供钳位保护-27。

四、结尾

4.1 并联FET检测核心策略

针对不同场景，建议采用分层检测策略：

快速初筛层（适用于日常巡检）：
热成像观察温差 → 发现异常温度管 → 用万用表二极管档测量该管体二极管 → 短路/开路直接更换

精准诊断层（适用于故障定位与维修）：
万用表逐只检测体二极管、栅极绝缘电阻、感应导通功能 → 定位故障管 → 用示波器测量并联组栅极波形，排查驱动回路问题

专业预防层（适用于来料检验与量产质控）：
使用SMU或专业测试仪测量VGS(th)和RDS(on) → 执行参数匹配筛选 → 用LCR电桥测量栅极电容一致性 → 装机后用双脉冲测试验证动态均流性能

无论采用何种方法，测量并联FET好坏的黄金准则是：先定位温度异常管，再逐只离线确认；先排查短路/开路故障，再检测参数匹配性。

4.2 检测价值延伸

日常维护建议： 对于运行中的并联FET阵列，建议每季度进行一次热成像巡检，记录各管壳温度基线。若某管温度较基线上升超过15℃，即使仍在额定范围内，也应列为重点关注对象。

采购与校准建议： 并联应用对FET参数一致性要求极高，采购时应向供应商明确要求提供参数匹配服务（VGS(th)和RDS(on)分档）。自行检测时，需定期校准万用表和示波器，确保测量精度。

升级替代建议： 若并联设计频繁出现热失衡问题，可考虑选用带有增强动态均流功能的ASFET（应用专用MOSFET），此类器件将VGS(th)差异范围缩小至0.6V以内，并联器件间电流差值可减少50%-2。对于SiC MOSFET并联应用，建议选用带米勒钳位功能的专用驱动芯片，以抑制栅极振荡-28。
