一、核心写作目标
三极管作为电子电路的核心元件，在电视机、功放、电源模块、开关电路等家电维修场景中占据重要地位。据统计，三极管失效占据分立器件故障案例的30%以上-20，正确判断三极管的基极并完成好坏检测，是每一位家电维修人员和电子爱好者必须掌握的基础技能。
本文将聚焦家电维修场景，从如何判断三极管的基极这一核心问题出发，兼顾新手入门与专业需求，详细讲解万用表检测三极管的完整流程、常见故障识别方法及进阶检测技巧。无论您是刚入行的维修学徒、电子爱好者，还是有一定经验的家电维修师傅，都能从中获得实用的操作指导和专业的检测思路。
二、前置准备
2.1 家电维修场景三极管检测核心工具介绍
基础款（新手必备，适配家电维修场景）：
数字万用表（带二极管档和hFE档） ：市面主流型号如优利德UT61E、福禄克15B等均可胜任。建议选择带有三极管放大倍数测量插孔的表型，价格在100-300元之间即可满足日常维修需求。
指针万用表（选配） ：对于习惯使用指针表的维修人员，MF47型等经典表型仍可选用，但需注意指针表的红表笔连接表内电池负极，黑表笔连接正极，与数字表相反-43。
镊子、放大镜：用于贴片三极管的引脚辨识和外观检查，特别是SOT-23封装的小型三极管，肉眼难以直接看清丝印代码。
防静电手环（选配） ：建议在处理敏感小信号三极管时佩戴，以防静电损伤。
专业款（适配批量/高精度检测场景）：
智能元器件测试仪：如LCR-T4、M328、GM328等便携式自动识别工具，可一键识别三极管类型、hFE值、Uf等参数，适合批量测试和快速筛查-52。
晶体管特性图示仪（如XJ4810型） ：可生成三极管的输入输出特性曲线，测量各种反向饱和电流和击穿电压，适用于功放对管配对、精密电路维修等专业场景-28。
2.2 家电维修场景三极管检测安全注意事项
在开始检测前，以下安全事项请务必遵守（重中之重）：
断电操作：检测前务必断开三极管所在电路的电源，拔掉设备插头，等待滤波电容放电完毕（大电容需用电阻或灯泡短路放电）。带电测量极易造成万用表损坏或触电事故。
拆下检测：三极管在电路中会受到并联元件的干扰，导致万用表读数失真。建议将三极管从电路板上拆下后再进行检测，可获得最准确的测量结果。如不便拆焊，可在断电状态下进行“在路”初步判断，但最终判断应以拆下后的离线测量为准-65。
避免短路：测量过程中表笔不要同时触碰相邻引脚，防止短路造成万用表保险丝烧断或三极管二次损坏。
注意极性差异：使用指针万用表时，牢记其红黑表笔的极性（红负黑正），这与数字万用表相反，判断基极时需特别注意-38。
防静电处理：对于MOSFET等敏感器件，操作前应先触碰金属接地体释放身体静电，或佩戴防静电手环。
2.3 三极管基础认知（适配家电维修精准检测）
三极管由两个PN结构成，共用的一极为基极（B），其他两个电极分别为集电极（C）和发射极（E）-。根据PN结连接方式不同，分为NPN型和PNP型两种——NPN型中基极为P端（正极），发射极和集电极为N端（负极）；PNP型则相反-43。

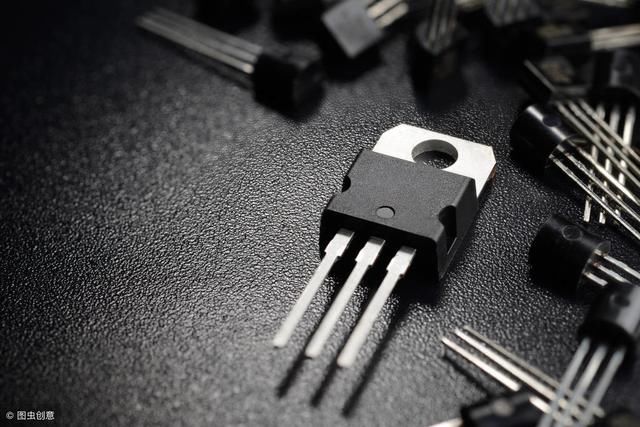

在家电维修中，小功率三极管（如9013、9014、S8050、8550）广泛用于信号放大和开关控制，大功率三极管（如2N3055、TIP41C/TIP42C）则用于电源和功放输出级。常见封装包括TO-92（塑封小功率管）、TO-220（塑封中功率管）、SOT-23（贴片小功率管）等。
家电维修需重点关注的关键参数：
电流放大倍数hFE：三极管放大能力的核心指标。常用小功率管（如9013、S8050）的标称值通常在100-400之间-23。
耐压值VCEO：集电极-发射极之间的最大耐受电压，超出会导致击穿。
耗散功率PCM：三极管能承受的最大功率，超出会导致过热烧毁。
PN结正向压降：硅管约0.6-0.7V，锗管约0.2-0.3V，是判断PN结是否正常的关键依据-65。
三、核心检测方法
3.1 如何判断三极管的基极：基础检测法（新手快速初筛）
判断三极管的基极是检测的第一步，也是最关键的一步。最常用的工具是数字万用表的二极管档。
操作步骤：
设定档位：将万用表调至二极管档（符号“→+丨”或蜂鸣档旁）。如使用指针万用表，则调至R×100或R×1k档。
找到基极：
任选三极管的两个引脚进行测量，记录导通情况。
红表笔固定接触某一引脚，黑表笔依次接触另外两个引脚。
若两次测量均显示0.5-0.8V的导通压降（数字万用表读数在500-800之间），则该引脚为基极（B），且该三极管为NPN型-37。
若上述操作两次均不导通，则交换表笔：黑表笔固定接触该引脚，红表笔依次接触另外两脚。若两次均导通，则该引脚为基极（B），且该三极管为PNP型-39。
判断好坏（基础层） ：如果任意组合都无法找到基极（六种测量均无导通），则该三极管极大概率已开路损坏-39。如果基极与其他引脚之间出现短路（压降为0或接近0），说明三极管已击穿损坏。
新手贴士：数字万用表的红表笔连接表内电池正极，黑表笔连接负极。理解这一点有助于判断NPN/PNP类型：NPN管的基极（B）是正极，因此红表笔接基极时测量另两脚应导通-43。
3.2 万用表检测三极管好坏方法（新手重点掌握）
找到基极并判断类型后，即可进行全面好坏检测。使用万用表二极管档和hFE档即可完成。
模块一：PN结检测（二极管档）
① 发射结（BE结）检测：
以NPN管为例：红表笔接B极，黑表笔接E极，应显示约0.6-0.7V的正向导通压降；交换表笔（黑接B、红接E），应显示“OL”或不导通。
若正反向均导通，说明BE结已击穿短路；若正反向均不导通，说明BE结已开路损坏-65。
② 集电结（BC结）检测：
以NPN管为例：红表笔接B极，黑表笔接C极，应显示约0.6-0.7V的导通压降；交换表笔应不导通。
检测结果与BE结同理，正常时应满足“单向导通”特性。
③ CE极间检测：
无论表笔如何接，C极与E极之间均应显示不导通（“OL”）。
若C-E极间显示低阻值或导通，说明三极管已击穿损坏-65。
模块二：放大倍数检测（hFE档）——区分C极和E极，判断性能
将万用表拨至hFE档，找到对应的NPN或PNP测量插孔。
将已确定的基极（B）插入B插孔，其余两极分别插入E和C插孔（可先任意插入）。
读取放大倍数显示值：若读数很小（如个位数），则交换E、C插孔位置再次测量。正常应显示几十到几百的放大倍数-67。
读数较大的那次即为正确接法，此时E插孔对应的为发射极，C插孔对应的为集电极。
常见型号参考hFE值：9013约200-300倍，S8050约150-300倍，2N3904约100-300倍，2N3055（功率管）约20-70倍。
实用技巧：部分功放电路对配对三极管的放大倍数一致性有严格要求，对管hFE差异过大容易导致功放管损坏，维修时建议用hFE档筛选配对-55。
3.3 专业仪器检测三极管方法（进阶精准检测）
对于专业家电维修和批量检测场景，推荐使用智能元器件测试仪或晶体管特性图示仪。
智能元器件测试仪（如GM328）使用步骤：
将三极管任意引脚插入测试仪的ZIF插座（无需区分引脚顺序，仪器会自动识别）。
按下测试键，等待3-5秒。
屏幕将自动显示：三极管类型（NPN/PNP）、引脚排列（1-2-3分别对应B/C/E）、hFE放大倍数、漏电流Ic等参数-52。
与规格书对比各项参数，判断是否在正常范围内。
晶体管特性图示仪（如XJ4810）进阶检测：
将三极管按正确引脚插入测试插座。
设置集电极扫描电压范围（小功率管选0-50V/1A档，大功率管选0-10V/5A档）。
调节阶梯信号，逐步增加基极电流，观察输出特性曲线-28。
正常曲线应呈现清晰的放大区、饱和区和截止区，无明显畸变或扭曲。
特别适用于功放对管的配对筛选——将配对管逐一测试，挑选特性曲线重合度高的管子。
专业提示：工业级三极管检测需遵循IEC60747半导体分立器件测试标准，检测项目包括直流电流增益、击穿电压和漏电流等-1。军工或高可靠性维修场景，建议委托具备CNAS资质的第三方检测机构出具检测报告-19。
四、补充模块
4.1 家电维修常见三极管类型检测重点
① 小功率信号管（如9013、9014、S8050、8550）
检测重点：hFE值是否正常（通常100-400）、BE/BC结压降是否在0.6-0.7V范围。主要用于前级放大、开关控制电路。更换时hFE值偏差不宜过大，否则影响电路工作点。
② 中功率功放管（如TIP41C/TIP42C、2N3055）
检测重点：重点关注C-E结是否击穿短路。此类三极管常因过热损坏，外观可能有裂纹或烧焦痕迹。功放电路中对管需要配对使用，hFE值差异宜控制在±10%以内-55。
③ 贴片三极管（如SOT-23封装9012/9013、2TY-8550）
检测重点：丝印代码识别至关重要。贴片三极管丝印较小，需借助放大镜读取，再对照速查手册确认型号-69。检测方法与小功率管相同，但由于引脚间距极小，表笔接触时需格外小心避免短路。
④ 开关三极管（如13003、13005用于电源）
检测重点：开关速度和耐压值。主要故障为击穿短路，需同时检查外围元件（如吸收电路二极管、电容）是否存在连带损坏。
4.2 家电维修三极管检测常见误区（避坑指南）
以下高频误区请特别注意，避免造成误判：
误区一：在电路板上直接测量——由于并联电阻、电感等元件的干扰，在路测量的阻值和压降会严重偏离正常值，容易误判为损坏。正确做法是拆下后再测。
误区二：忽略表笔极性差异——指针万用表和数字万用表的红黑表笔极性相反，混用时会导致基极判断错误。
误区三：只测PN结通断，忽略hFE检测——部分三极管PN结正常但放大倍数已严重衰减，这种“软故障”在维修中相当常见，尤其在老化和高温环境下工作的管子-20。
误区四：忽略温度对参数的影响——三极管在高温下hFE可能下降、漏电流增大。维修热敏设备（如开关电源、功放）时，可在冷却状态和加热状态下分别测量对比。
误区五：盲目用高压电源测试击穿电压——三极管的击穿电压不可轻易用高压电源直接测试，极易造成进一步损坏甚至烧毁万用表-52。
4.3 家电维修三极管失效典型案例（实操参考）
案例一：液晶电视电源板三极管击穿导致不开机
故障现象：一台55寸液晶电视，通电后无反应，指示灯不亮，电源板无输出电压。
检测过程：
断电并放电后，拆下电源板，用万用表二极管档测量开关管13003的各引脚。发现C-E极间压降为0（短路），同时BE结正反向均导通。
更换同型号13003开关管后通电测试，仍无输出。进一步检查发现，开关管击穿同时损坏了基极驱动电阻R10（10Ω）和吸收电路的二极管D5。
更换全部损坏元件后，电源输出恢复正常。
经验：三极管击穿往往伴随着外围元件的连带损坏，更换三极管后务必检查周边元件。
案例二：功放机输出级对管hFE不匹配导致失真
故障现象：一台专业功放，播放音乐时出现明显破音，低频输出力度不足。
检测过程：
用万用表二极管档测量功放末级对管（2N3055和MJ2955）的PN结，均显示正常导通值（0.6-0.65V）。
进一步用hFE档测量放大倍数：2N3055显示约45倍，MJ2955显示约28倍，两者差异过大。
更换配对后的2N3055（hFE=43）和MJ2955（hFE=45），破音消失，功放恢复正常。
经验：功放对管需配对使用，仅靠PN结检测无法发现hFE不匹配导致的失真问题-55。
五、结尾
5.1 三极管检测核心（家电维修高效排查策略）
基于家电维修场景，建议按以下分级策略排查三极管故障：
| 检测层级 | 操作内容 | 适用场景 |
|---|---|---|
| 基础初筛 | 外观检查（烧焦、开裂、变色）→ 基极定位 | 快速判断 |
| 万用表检测（推荐） | 二极管档测BE/BC结（正反向）→ CE极间检查 → hFE档测放大倍数 | 常规维修，通用可靠 |
| 专业仪器检测 | 智能测试仪自动识别参数 → 图示仪观察特性曲线 | 疑难故障、对管配对、批量检测 |
核心排查逻辑：先定位基极→判断类型→检测PN结→测hFE→综合判断好坏。熟练掌握万用表检测三极管的步骤，可覆盖95%以上的家电维修场景。
5.2 三极管检测价值延伸（家电维修维护与采购建议）
日常维护建议：
在电源、功放等高温环境中使用的三极管，建议每半年检查散热片是否松动、导热硅脂是否干涸。
更换三极管时，务必选择符合原型号参数的替代品（耐压、电流、功率、hFE范围），不可盲目代换。
采购建议：
批量采购时要求供应商提供规格书，核实关键参数。
对功放对管、精密电路中的三极管，建议采购配对品或由专业经销商预先筛选hFE值。
贴片三极管采购需确认丝印代码与型号对应关系，避免错料。
5.3 互动交流（分享家电维修三极管检测难题）
你在家电维修中是否遇到过三极管相关的疑难故障？例如：
功放电路中出现异常失真，排查后才发现是对管hFE不匹配？
在路测量时读数异常，拆下后却发现三极管完好？
贴片三极管丝印模糊，无法确认型号和引脚排列？
欢迎在评论区留言交流你的维修经验和遇到的难题！我们将精选典型案例进行专题解答，帮助更多维修同行提升检测效率。关注我们，获取更多三极管检测行业干货和家电维修实战技巧。
